OHV - (overhead valves) - система газораспределения с верхним расположением клапанов

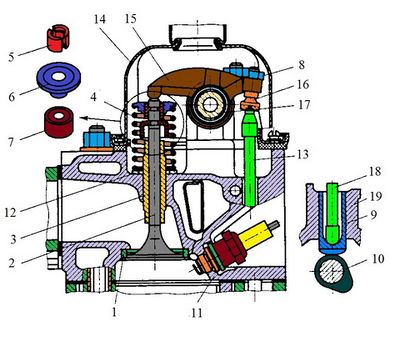

Газораспределительные механизмы с верхним расположением клапанов и нижним расположением распределительного вала. Такие механизмы имеют более сложное устройство и применяются на двигателях автомобилей ЗИЛ-433100, -5301, «ГАЗель», «Волга», ГАЗ-3307. У этих двигателей распределительный вал 10 расположен в блоке цилиндров 19. На кулачки вала опираются толкатели 9, которые при помощи штанг 18 через регулировочные винты 16 передают усилие на коромысло 15, а с него на стержень клапана 2. Седло клапана 1 запрессовано в головку блока цилиндров. Механизм более сложный и дорогой по сравнению с механизмом с нижним расположением клапанов, но процесс регулировки тепловых зазоров намного проще, так как подготовительная работа заключается в снятии крышки головки блока 14. При таком механизме улучшается наполнение цилиндров горючей смесью или воздухом, а также очистка цилиндров от отработавших газов.




При верхнем расположении распределительного вала отсутствуют толкатели и штанги, вследствие чего уменьшаются масса и инерционные силы клапанного механизма, что дает возможность увеличить частоту вращения коленчатого вала и уменьшить уровень шума при работе двигателя.

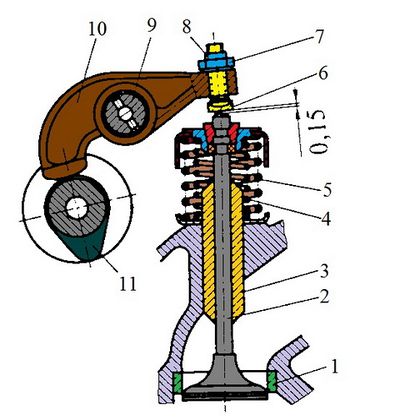

Механизм газораспределения с верхним расположением клапанов и распределительного вала. Он проще по устройству, так как у него отсутствуют толкатели и штанги. Коромысла 10 устанавливаются на осях коромысел 9 и одним концом опираются на кулачки распределительного вала 11. В другой конец ввернут регулировочный винт 6, который и передает усилия на стержень клапана 2.




Недостатком этого механизма является более сложное устройство привода распределительного вала.

Верхнее расположение распределительного вала применяют в быстроходных двигателях, так как в этом случае движение передается от кулачка распределительного вала через коромысло на клапан и можно отказаться от промежуточных деталей механизма газораспределения (толкателей и штанг), имеющих возвратно-поступательное движение и большую инерцию.
