Два верхних распредвала

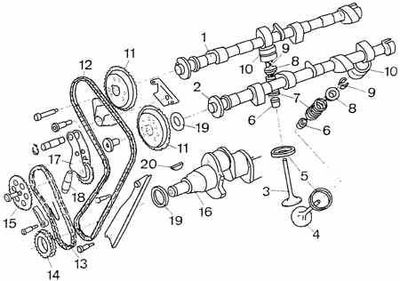

Два верхних распредвала - (DOHC) – схема газораспределительного механизма, в котором применены два верхних распрадвала: один для впускных клапанов и один для выпускных.
1 – распредвал впускных клапанов,
2 – распредвал выпускных клапанов,
3 – впускной клапан,
4 – выпускной клапан,
5 – седла клапанов,
6 – маслосъемные колпачки клапанов
7 – пружины клапанов,
8 – верхние опорные тарелки пружин клапанов,
9 – сухари клапанов,
10 – гидравлические толкатели,
11 – звездочки распредвалов,
12 – приводная цепь газораспределения,
13 – приводная цепь масляного насоса,
14 – звездочка коленчатого вала,
15 – звездочка масляного насоса,
16 – коленчатый вал,
17 – рычаг натяжного устройства карданный цепи системы газораспределения,
18 – гидравлическое натяжное устройство карданный цепи системы газораспределения, 19 – уплотнительное кольцо коленчатого вала,
20 – сегментная шпонка
