ГРМ
ГРМ - газораспределительный механизм

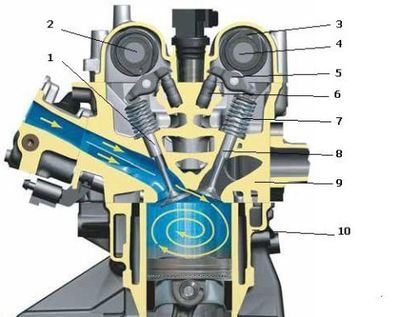

Газораспределительный механизм
1.впускной клапан
2.распределительный вал впускных клапанов
3.кулачек распределительного вала
4.распределительный вал выпускных клапанов
5.роликовый рычаг (коромысло)
6.гидрокомпенсатор
7.клапанная пружина
8.выпускной клапан
9.головка блока цилиндров
10.блок цилиндров
Газораспределительный механизм (сокращенное наименование – ГРМ) предназначен для обеспечения своевременной подачи в цилиндры двигателя воздуха или топливно-воздушной смеси (в зависимости от типа двигателя) и выпуска из цилиндров отработавших газов. Данные функции реализуются за счет своевременного открытия и закрытия клапанов.
На самых распространенных четырехтактных поршневых двигателях внутреннего сгорания применяются клапанные газораспределительные механизмы, поэтому устройство ГРМ рассмотрено именно на его примере.
Газораспределительный механизм объединяет клапаны с приводом и распределительный вал с приводом.
Клапаны непосредственно осуществляют подачу в цилиндры воздуха (топливно-воздушной смеси) и выпуск отработавших газов. Клапан состоит из тарелки и стержня. На современных двигателях клапаны располагаются в головке блока цилиндров, а место соприкосновения клапана с ней называется седлом. Различают впускные и выпускные клапаны. Для лучшего наполнения цилиндров диаметр тарелки впускного клапана, как правило, больше, чем выпускного.
Клапан удерживается в закрытом состоянии с помощью пружины, а открывается при нажатии на стержень. Пружина закреплена на стержне с помощью тарелки пружины и сухарей. Клапанные пружины имеют определенную жесткость, обеспечивающую закрытие клапана при работе. Для предупреждения резонансных колебаний на клапанах может устанавливаться две пружины меньшей жесткости, имеющие противоположную навивку.
Клапаны изготавливаются из сплавов металлов. Рабочая кромка тарелки клапана усилена. Стержень впускного клапана, как правило, полнотелый, а выпускного – полый, с натриевым наполнением для лучшего охлаждения.
Большинство современных ДВС имеют по два впускных и два выпускных клапана на каждый цилиндр. Помимо данной схемы ГРМ используется: двухклапанная схема (один впускной, один выпускной), трехклапанная схема (два впускных, один выпускной), пятиклапанная схема (три впускных, два выпускных). Использование большего числа клапанов ограничивается размером камеры сгорания и сложностью привода.
Открытие клапана осуществляется с помощью привода, обеспечивающего передачу усилия от распределительного вала на клапан. В настоящее время применяются две основные схемы привода клапанов: гидравлические толкатели и роликовые рычаги.
Роликовые рычаги в качестве привода клапанов более предпочтительны, т.к. имеют меньшие потери на трение и меньшую массу. Роликовый рычаг (другие наименования – коромысло, рокер, от английского «коромысло») одной стороной опирается на стержень клапана, другой – на гидрокомпенсатор (в некоторых конструкциях на шаровую опору). Для снижения потерь на трение место сопряжения рычага и кулачка распределительного вала выполнено в виде ролика.
С помощью гидрокомпенсаторов в приводе клапанов реализуется нулевой тепловой зазор во всех положениях, обеспечивается меньший шум и мягкость работы. Конструктивно гидрокомпенсатор состоит из цилиндра, поршня с пружиной, обратного клапана и каналов для подвода масла. Гидравлический компенсатор, расположенный непосредственно на толкателе клапана, носит название гидравлического толкателя (гидротолкателя).
Распределительный вал обеспечивает функционирование газораспределительного механизма в соответствии с принятым для данного двигателя порядком работы цилиндров и фазами газораспределения. Он представляет собой вал с расположенными кулачками. Форма кулачков определяет фазы газораспределения, а именно моменты открытия-закрытия клапанов и продолжительность их работы. Существенное повышение эффективности ГРМ, а следовательно и улучшение характеристик двигателя дают различные системы изменения фаз газораспределения.
На современных двигателях распределительный вал расположен в головке блока цилиндров. Он вращается в подшипниках скольжения, выполненных в виде опор. Используются как разъемные опоры, так и неразъемные (вал вставляется с торца). В некоторых двигателях в опорах используются тонкостенные вкладыши. От перемещения в продольном направлении распределительный вал удерживается упорным подшипником, который располагается со стороны привода вала. К опорам распределительного вала по индивидуальным каналам и под давлением подается масло из системы смазки.
Различают две схемы расположения распределительного вала в головке блока цилиндров:
одновальная – SOHC (Single OverHead Camshaft);
двухвальная - DOHC (Double OverHead Camshaft).
В связи с широким применением четырех клапанов на один цилиндр предпочтение отдается двухвальной схеме ГРМ (один распределительный вал обеспечивает привод впускных клапанов, другой вал – выпускных). В V-образном двигателе устанавливается четыре распределительных вала - по два на каждый ряд цилиндров.
Распределительный вал приводится в действие от коленчатого вала с помощью привода, который осуществляет его вращение в два раза медленнее коленчатого вала (за один цикл работы двигателя конкретный клапан открывается только один раз). В качестве привода распределительного вала используются ременная, цепная и зубчатая передачи.
Ременная и цепная передачи приводят в действие распределительный вал, расположенный в головке блока цилиндров. Зубчатая передача вращает, как правило, распределительный вал в блоке цилиндров. В обиходе зубчатая передача привода распределительного вала носит название "гитара" (по форме двух соединенных шестерен).
Ременная и цепная передачи имеют как достоинства, так и недостатки, поэтому в ГРМ применяются на равных. Цепной привод более надежный и, соответственно, долговечный. Но цепь тяжелее ремня, поэтому требует дополнительных устройств для натяжения (натяжные ролики,) и гашения колебаний (успокоители). Натяжные ролики обеспечивают натяжение с помощью пружины и за счет давления масла в системе смазки. В качестве цепного привода распределительного вала используются одно- и двухрядные роликовые цепи. Постепенно их вытесняют зубчатые цепи, которые взаимодействуют с зубьями звездочки щеками особой формы. Помимо распределительного вала с помощью цепи может осуществляться привод масляного насоса, балансирных валов.
Ременной привод не требует смазки, поэтому на шкивы устанавливается открыто. Вместе с тем, ремень в сравнении с цепью имеет ограниченный ресурс. Правда этот ресурс не такой уж и малый. Современные ремни "пробегают" 100-150 тыс.км. В качестве ременного привода распределительного вала широко используются зубчатые ремни. Выступы на внутренней поверхности зубчатого ремня входят в зацепление с зубьями на шкивах (шестернях), тем самым обеспечивается вращение. На двигателях TDI используется эллиптическая шестерня привода зубчатого ремня, что позволяет снизить тяговые усилия и крутильные колебания распределительного вала. Наряду с распределительным валом зубчатый ремень может приводить масляный насос, насос охлаждающей жидкости, топливный насос высокого давления.
Распределительный вал
Распределительный вал или попросту распредвал в газораспределительном механизме обеспечивает выполнение основной функции – своевременного открытия и закрытия клапанов, за счет чего производится приток свежего воздуха и выпуск отработавших газов. В общем виде распределительный вал управляет процессом газообмена в двигателе.
Распределительный вал Для уменьшения инерционных нагрузок, увеличения жесткости элементов газораспределительного механизма распределительный вал должен располагаться как можно ближе к клапанам. Поэтому стандартное положение распредвала на современном двигателе в головке блока цилиндров – т.н. верхнее расположение распределительного вала.
В газораспределительном механизме используется один или два распределительных вала на ряд цилиндров. При одновальной схеме обслуживаются впускные и выпускные клапаны (два клапана на цилиндр). В двухвальном газораспределительном механизме один вал обсуживает впускные клапаны, другой – выпускные (два впускных и два выпускных клапана на цилиндр).
Основу конструкции распределительного вала составляют кулачки. На каждый клапан используется, как правило, один кулачок. Кулачок имеет сложную форму, которая обеспечивает открытие и закрытие клапана в установленное время, и его подъем на определенную высоту. В зависимости от конструкции газораспределительного механизма кулачок взаимодействует либо с толкателем, либо с коромыслом.
При работе распределительного вала кулачки вынуждены преодолевать усилия возвратных пружин клапанов и силы трения от взаимодействия с толкателями. На все это расходуется полезная мощность двигателя. Указанных недостатков лишена беспружинная система, реализованная в десмодромном механизме. Для уменьшения силы трения между кулачком и толкателем плоская поверхность толкателя может заменяться роликом. В отдаленной перспективе использование магнитной системы для управления клапанами, обеспечивающей полный отказ от распределительного вала.
Распределительный вал изготавливается из чугуна (литьем) или стали (ковкой). Распредвал вращается в опорах, которые представляют собой подшипники скольжения. Число опор на одно превышает число цилиндров. Опоры, в основном, разъемные, реже – неразъемные (выполнены как одно целое с головкой блока). В опорах, выполненных в чугунной головке, используются тонкостенные вкладыши, которые при изнашивании заменяются.
От продольного перемещения распредвал удерживают упорные подшипники, располагающиеся около приводной шестерни (звездочки). Распределительный вал смазывается под давлением. Предпочтительным является индивидуальный подвод масла к каждому подшипнику. Значительно повышается эффективность газораспределительного механизма с использованием различных систем изменения фаз газораспределения, которые позволяют добиться повышения мощности, топливной экономичности, снижения токсичности отработавших газов. Различают несколько подходов к изменению фаз газораспределения:
поворот распределительного вала на различных режимах работы;
использования нескольких кулачков с различным профилем на один клапан;
изменение положения оси коромысла.
Привод распределительного вала
Распределительный вал приводится в действие от коленчатого вала двигателя. В четырехтактном двигателе внутреннего сгорания привод обеспечивает вращение коленчатого вала со скоростью в два раза медленнее коленчатого вала.
На двигателях легковых автомобилей привод распределительного вала осуществляется с помощью цепной или ременной передачи. Данные виды привода на равных используются как в бензиновых двигателях, так и дизелях. Ранее для привода использовалась шестеренная передача, но ввиду громоздкости и повышенного шума перестала применяться.
Цепной привод объединяет металлическую цепь, которая обегает звездочки на коленчатом и распределительном валу. Помимо этого в приводе используются натяжитель и успокоитель. Цепь состоит из звеньев, соединенных шарнирами. Одна цепь может обслуживать два распределительных вала.
Цепной привод распределительного вала достаточно надежный, компактный, может использоваться на больших межосевых расстояниях. Вместе с тем, износ шарниров при эксплуатации, приводит к растяжению цепи, последствия которого могут быть самые печальные для ГРМ. Не спасают даже натяжитель с успокоителем. Поэтому цепной привод требует регулярного контроля состояния.
В ременном приводе распределительного вала используется зубчатый ремень, который охватывает соответствующие зубчатые шкивы на валах. Приводной ремень оборудуется натяжным роликом. Ременный привод компактный, почти бесшумный, достаточно надежный, что делает его популярным у производителей. Современные зубчатые ремни имеют значительный ресурс - до 100 тыс. км пробега и более.
Привод распределительного вала может использоваться для привода и других устройств – масляного насоса, топливного насоса высокого давления, распределителя зажигания.

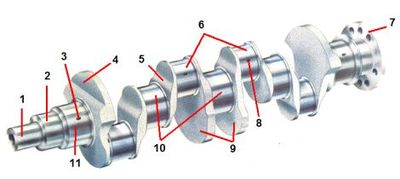

Коленчатый вал
1.носок коленчатого вала;
2.посадочное место звездочки (шестерни) привода распределительного вала;
3.отверстие подвода масла к коренной шейке;
4.противовес;
5.щека;
5.шатунные шейки;
7.фланец маховика;
8.отверстие подвода масла к шатунной шейке;
9.противовесы;
10.коренные шейки;
11.коренная шейка упорного подшипника
Коленчатый вал – один из наиболее ответственных и дорогостоящих конструктивных элементов двигателя внутреннего сгорания. Он преобразует возвратно-поступательное движение поршней в крутящий момент. Коленчатый вал воспринимает периодические переменные нагрузки от сил давления газов, а также сил инерции движущихся и вращающихся масс.
Коленчатый вал двигателя, как правило, цельный конструктивный элемент, поэтому правильно его называть деталью. Вал изготавливается из стали с помощью ковки или чугуна путем литья. На дизельных и турбированных двигателях устанавливаются более прочные стальные коленчатые валы.
Конструктивно коленчатый вал объединяет несколько коренных и шатунных шеек, соединенных между собой щеками. Коренных шеек, как правило, на одну больше, а вал с такой компоновкой называется полноопорным. Коренные шейки имеют больший диаметр, чем шатунные шейки. Продолжением щеки в противоположном от шатунной шейки направлении является противовес. Противовесы уравновешивают вес шатунов и поршней, тем самым обеспечивают плавную работу двигателя.
Шатунная шейка, расположенная между двумя щеками, называется коленом. Колена располагаются в зависимости от числа, расположения и порядка работы цилиндров, тактности двигателя. Положение колен должно обеспечивать уравновешенность двигателя, равномерность воспламенения, минимальные крутильные колебания и изгибающие моменты.
Шатунная шейка служит опорной поверхностью для конкретного шатуна. Коленчатый вал V-образного двигателя выполняется с удлинёнными шатунными шейками, на которых базируется два шатуна левого и правого рядов цилиндров. На некоторых валах V-образных двигателей спаренные шатунные шейки сдвинуты относительно друг друга на угол 18°, что обеспечивает равномерность воспламенения (технология носит название Split-pin).
Наиболее нагруженным в конструкции коленчатого вала является место перехода от шейки (коренной, шатунной) к щеке. Для снижения концентрации напряжений переход от шейки к щеке выполняется с радиусом закругления (галтелью). Галтели в совокупности увеличивают длину коленчатого вала, для уменьшения длины их выполняют с углублением в щеку или шейку.
Вращение коленчатого вала в опорах, а шатунов в шатунных шейках обеспечивается подшипниками скольжения. В качестве подшипников применяются разъемные тонкостенные вкладыши, которые изготавливаются из стальной ленты с нанесенным антифрикционным слоем. Проворачиванию вкладышей вокруг шейки препятствует выступ, которым они фиксируются в опоре. Для предотвращения осевых перемещений коленчатого вала используется упорный подшипник скольжения, который устанавливается на средней или крайней коренной шейке.
Система изменения фаз газораспределения
Система изменения фаз газораспределения (общепринятое международное название Variable Valve Timing, VVT) предназначена для регулирования параметров работы газораспределительного механизма в зависимости от режимов работы двигателя. Применение данной системы обеспечивает повышение мощности и крутящего момента двигателя, топливную экономичность и снижение вредных выбросов.
К регулируемым параметрам работы газораспределительного механизма относятся:
момент открытия (закрытия) клапанов;
продолжительность открытия клапанов;
высота подъема клапанов.
В совокупности эти параметры составляют фазы газораспределения – продолжительность тактов впуска и выпуска, выраженную углом поворота коленчатого вала относительно «мертвых» точек. Фаза газораспределения определяется формой кулачка распределительного вала, воздействующего на клапан.
На разных режимах работы двигателя требуется разная величина фаз газораспределения. Так, при низких оборотах двигателя фазы газораспределения должны иметь минимальную продолжительность («узкие» фазы). На высоких оборотах, наоборот, фазы газораспределения должны быть максимально широкими и при этом обеспечивать перекрытие тактов впуска и выпуска (естественную рециркуляцию отработавших газов).
Кулачок распределительного вала имеет определенную форму и не может одновременно обеспечить узкие и широкие фазы газораспределения. На практике форма кулачка представляет собой компромисс между высоким крутящим моментом на низких оборотах и высокой мощностью на высоких оборотах коленчатого вала. Это противоречие, как раз и разрешает система изменения фаз газораспределения.
В зависимости от регулируемых параметров работы газораспределительного механизма различают следующие способы изменяемых фаз газораспределения:
поворот распределительного вала;
применение кулачков с разным профилем;
изменение высоты подъема клапанов.
Наиболее распространенными являются системы изменения фаз газораспределения, использующие поворот распределительного вала:
VANOS (Double VANOS) от BMW;
VVT-i (Dual VVT-i), Variable Valve Timing with intelligence от Toyota;
VVT, Variable Valve Timing от Volkswagen;
VTC, Variable Timing Control от Honda;
CVVT, Continuous Variable Valve Timing от Hyundai, Kia, Volvo, General Motors;
VCP, Variable Cam Phases от Renault.
Принцип работы данных систем основан на повороте распределительного вала по ходу вращения, чем достигается раннее открытие клапанов по сравнению с исходным положением.
Конструкция системы изменения фаз газораспределения данного типа включает гидроуправляемую муфту и систему управления этой муфтой.
Десмодромный механизм
Десмодромным называется вид газораспределительного механизма, обеспечивающий непосредственное управление подъемом и опусканием клапанов, чем достигается их своевременное открытие и закрытие на всех оборотах коленчатого вала двигателя.
Десмодромный механизма получил свое название от двух греческих слов desmos (управление, связь, контроль) и dromos (действие, движение) – «управляемое движение».
В 50-е годы прошлого века десмодромная схема газораспределения применялась на гоночных автомобилях Mercedes-Benz. В настоящее время десмодромный механизм используется в двигателях внутреннего сгорания, устанавливаемых на гоночных мотоциклах Ducati, и является визитной карточкой фирмы.
Десмодромный механизм имеет общепринятое международное название Desmodromic.
Управляемое движение клапана в десмодромном механизме осуществляется с помощью специального привода, который включает:
распределительный вал с кулачками специальной формы (по другой схеме – два распределительных вала, один на закрытие, другой на открытие клапанов);
два коромысла, обеспечивающих открытие и закрытие каждого клапана;
элементов соединения (шайб) коромысла с клапаном.

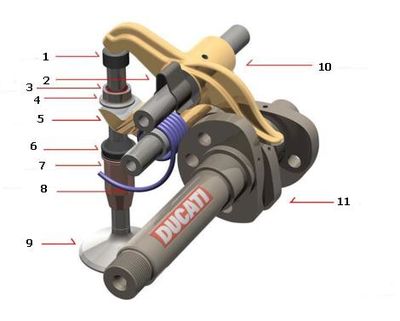

1.шайба открытия
2.зажим
3.втулка (цанга)
4.шайба закрытия
5.коромысло закрытия
6.уплотнение клапана
7.направляющая клапана
8.пружина
9.клапан
10.коромысло открытия
11.кулачок распределительного вала
Применение десмодромного механизма позволяет предотвратить, т.н. «зависание клапанов» (неполное закрытие клапана до достижения поршнем верхней мертвой точки), возникающее вследствие высокой частоты вращения коленчатого вала двигателя, инерции клапана и резонанса пружины. Зависание клапанов может привести к серьезным проблемам:
столкновение поршня с клапаном, и как следствие их разрушение;
перегрев клапанов, и как следствие их коробление и разрушение;
преждевременное воспламенение топливно-воздушной смеси, и как следствие уменьшение давления газов, снижение мощности двигателя, увеличение вредных выбросов.
Наряду с системой Desmodromic проблема зависания клапанов на современных двигателях решается и другими способами:
применением нескольких (двух-трех) пружин, расположенных одна в другой и предотвращающих резонансные колебания;
применением новых материалов и сплавов для изготовления клапанов и пружин, снижающих их вес;
использованием пневматического привода клапанов (на спортивных автомобилях Формулы-1).
Десмодромная схема газораспределения имеет ряд существенных недостатков, сдерживающих ее широкое применение:
высокая стоимость конструкции, обусловленная точностью сопряженных деталей;
сложность технического обслуживания, обусловленная наличием большого количества движущихся частей, склонных к износу;
высокий уровень шума;
громоздкость системы и как следствие применение на мотоциклетных двигателях.
Система Desmodromic не является идеальным техническим решением, но несмотря на это продолжает применяться по сей день.
